Ultraschall-Gaszähler
FLOWSIC
FLOWSIC600-XT
The perfect match
Das Ultraschall-Gasdurchflussmessgerät FLOWSIC600-XT setzt als Nachfolger des erfolgreichen FLOWSIC600 erneut Maßstäbe in seinem Marktsegment.
FLOWSIC600-XT ist als Variante mit 4, 4+1, 4+4 und 8 Messpfaden verfügbar, um jeder Applikationsanforderung als Einzel- oder Systemlösung gerecht zu werden. Neben den Anforderungen der OIML R 137 Class 1.0 erfüllt FLOWSIC600-XT auch die Class 0.5 und AGA9-Anforderungen in vollem Umfang.
FLOWSIC600-XT enthält i-diagnostics™, eine Funktion zur intelligenten Applikationsdiagnose, sowie PowerIn Technology™, die bei einem Stromausfall den kontinuierlichen Messbetrieb bis zu drei Wochen ermöglicht. Diese Funktionen unterstützen Anwenderfreundlichkeit und einzigartige Betriebssicherheit, und das bei optimaler Messgenauigkeit und Langzeitstabilität.
Auf einen Blick
- Anwenderfreundliche Produktfamilie
- Automatische Korrektur von Druck- und Temperatureinflüssen
- Verfügbar unter allen Betriebsbedingungen
- PowerIn Technology™ für einen sicheren Back-up-Betrieb
- Intelligenten Applikationsdiagnose mit i-diagnostics™
- Erweiterbar mit Flowcomputern per Connect-and-go
FLOWSIC 500 Generation II
Eichfähige Messung in der Erdgasverteilung
Modernste Technologie für höchste Messsicherheit: Der Ultraschall-Kompaktgaszähler FLOWSIC500 von SICK sorgt für eine hochgenaue Verrechnung in der Erdgasverteilung. Durch den Verzicht auf mechanisch bewegliche Teile arbeitet FLOWSIC500 robust, störungssicher und wartungsarm – für eine deutliche Reduktion der Betriebskosten. Er ist überlastsicher, misst zuverlässig und wird durch eine intelligente Diagnose überwacht. Eine vereinfachte Rekalibrierung ist durch den leichten „Kartuschentausch“ möglich. FLOWSIC500 lässt sich problemlos in bestehende Messstationen integrieren. Entweder arbeitet FLOWSIC500 energieautark oder im Netzbetrieb ausfallsicher durch eine Back-up-Batterie. Er ist konform zu allen relevanten Normen und Richtlinien. Beim Einsatz in Übergabe- und Messstationen bietet FLOWSIC500 die Sicherheit einer kontinuierlichen und verblockungsfreien Gasversorgung.
Auf einen Blick
- Modernste Technologie: Ultraschall
- Diagnose und permanente Funktionskontrolle
- Robust und zuverlässig durch den Verzicht auf bewegte Teile
- Austauschbare Kartusche
- Keine gerade Ein-/Auslaufstrecke notwendig
- Überlastsicher
- Optional integrierte Mengenumwertung/Datenregistrierung
- Batterie- oder eigensichere Netzversorgung
FLOWSIC 550
Hochdruck-Gasdurchflusszähler für die Erdgasverteilung
Modernste Technologie für höchste Messsicherheit: Der neue Ultraschall-Kompaktgaszähler FLOWSIC550 von SICK sorgt für eine hochgenaue Verrechnung von niedrigen Volumenströmen in Hochdrucknetzen – eine perfekte Ergänzung zum FLOWSIC500. Durch den Verzicht auf mechanisch bewegliche Teile arbeitet der FLOWSIC550 robust, störungssicher und wartungsarm – für eine deutliche Reduktion der Betriebskosten. Es ist überlastsicher, misst zuverlässig und wird durch eine intelligente Diagnose überwacht. FLOWSIC550 kann leicht in bestehende Messstationen integriert werden. FLOWSIC550 arbeitet entweder energieautark oder im Netzbetrieb. Beim Einsatz in Übergabe- und Messstationen gewährleistet FLOWSIC550 eine kontinuierliche und verblockungsfreie Gasversorgung.
Auf einen Blick
- Modernste Technologie: Ultraschallmessung • Diagnose und permanente Funktionskontrolle
- Robust und zuverlässig durch Verzicht auf bewegte Teile
- Kompakte Zählerinstallationen möglich • Integrierte Mengenumwertung
- Batterie- oder eigensichere Netzversorgung
- Bluetooth Low Energy (BLE)
Ihr Nutzen
- Höchste Messsicherheit und Sicherheit einer kontinuierlichen Gasversorgung
- Einfache Installation, kompatibel zu Turbinenradgaszählern
- Reduktion der Installationskosten durch integrierte Mengenumwertung
- Einfache Inbetriebnahme und Datenauslesung über FLOWgateTM (PC und App)
- Minimale Betriebskosten, da nahezu wartungsfrei
- Zuverlässig bei dynamischen Lastwechseln
- Autarker Betrieb möglich
Einsatzbereiche
- Erfassung von niedrigen Volumenströmen in Hochdrucknetzen
- Erdgasverteilnetze und -transportnetze, Erdgasspeicherung
- Übergabestationen und Netzknotenpunkte
- Messstationen in industriellen Anwendungen
- Brenngasmessungen
- Applikationen, in denen eine kontinuierliche Gasversorgung gewährleistet sein muss

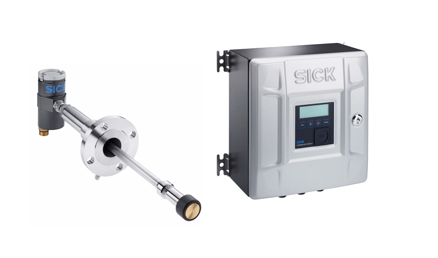

FLOWSIC100-XT
Zuverlässige Gasdurchflussmessung in Prozess- & Fackelgas-Anwendungen
Die Produktfamilie FLOWSIC100 Flare ist für Fackelgas- und Dampfdurchflussmessungen konzipiert. Die Produktfamilie zeichnet sich durch ein einzigartiges strömungsoptimiertes Sensordesign aus. Dieses innovative Design reduziert Strömungsgeräusche und Signaldrift bei sehr hohen Gasgeschwindigkeiten auf ein Minimum. Moderne Signalverarbeitung und hocheffiziente Wandler ermöglichen eine hohe Zeitauflösung des Signals und damit eine genaue Messung auch bei sehr niedrigen Gasdurchflüssen.
In der Standardkonfiguration besteht das System aus zwei Sende-Empfangseinheiten oder einer Messlanze und der Steuereinheit MCUP. Die MCUP dient zur Signalein- und -ausgabe, zur Berechnung von Referenzwerten (Normierung), Molekulargewicht, Massenstrom, zur Erfassung von Gasvolumen sowie zur benutzerfreundlichen Bedienung via LC-Display.
Auf einen Blick
- Hochauflösende Messung und kurze Ansprechzeit
- Innovatives Sensordesign für sehr hohe Gasgeschwindigkeit und Gastemperaturen bis zu 280 °C
- Optimale Signalübertragung auch bei atmosphärischem Druck
- Abgesetzte Installation der Steuereinheit bis zu 1.000m enfernt
- Einzel- und Mehrpfadkonfiguration, opt. Lanzenversion
- Nullpunktprüfung im Feld nach Werksstandard
- Kontrollzyklus für automatische Selbstdiagnose / Signaloptimierung
FLOWSIC 600 DRU
Ultraschall-Gaszähler für Upstream-Anwendungen
Der innovative Gasdurchflusszähler FLOWSIC600 DRU(S) für Upstream-Applikationen basiert auf dem FLOWSIC600. Mit einer Messbereichsspanne von bis zu 150:11 erfasst das FLOWSIC600 DRU(S) auch Durchflussbereiche, für die bisher mehrere Messblenden erforderlich waren. Geringe Fertigungstoleranzen und nassgastolerante Ultraschallsensoren gewährleisten eine dauerhaft geringe Messunsicherheit auch unter anspruchsvollen Bedingungen. SICK ermöglicht damit den Wegfall einer sonst üblichen, kostenintensiven Hochdruck-Durchflusskalibrierung. Das FLOWSIC600 DRU (S) ermöglicht Echtzeitdiagnose von Gerät und Prozess und ist dabei nahezu wartungsfrei – selbst bei hohen Flüssigkeitsbeladungen.
1 (Bei einer Durchflussgeschwindigkeit von weniger als 0,9 m/s zunehmende Messunsicherheit.)
Auf einen Blick
- Hohe Messbereichsspanne deckt den Messbereich mehrerer Blendenmessungen ab
- Hochgenau gefertigtes 10D Einlaufrohrstück inklusive
- Genauigkeit von ± 1 % – ohne Hochdruckdurchflusskalibrierung
- Ferndiagnosefähig
- Auslegung für Nassgasapplikationen
- Neues Diagnosefeature – Wetgas-Detection
- Wartungsarm
FLOWGate
FLOWgate™: Das Tor zu Ultraschall-Gasdurchflussmessgeräten
Die neue Bediensoftware FLOWgate™ für alle Ultraschall-Gaszähler und Gasdurchflussmessgeräte FLOWSIC von SICK verknüpft intelligent und schnell Diagnosedaten miteinander und stellt sie aufbereitet dar – zur durchgängig einfachen Bedienung oder zur bedarfsgerechten, übersichtlichen Prozesskontrolle. Eine Software für alle FLOWSIC-Sensoren. Der integrierte Lösungsassistent sorgt für schnelle Hilfe durch eine automatische Auswertung von Diagnosedaten. SICK hat diese Software für die anspruchsvollen Anforderungen der Öl- und Gasbranche an die Gasmesstechnik entwickelt.
Durch integrative Diagnose die Gasdurchflussmessung verbessern
Veränderungen im Anlagenzustand, z. B. durch Verschmutzung, Feuchtigkeit im Gas oder Störgeräusche, werden schnell erkannt. Der Quickstatus gibt sofort Auskunft über den aktuellen Zustand der Applikation. Für einen schnellen Überblick oder eine Analyse kann jeder Nutzer Messwerte und Diagnoseparameter in der Messwertübersicht individuell zusammenstellen, die Übersicht ändern oder speichern. Sollte eine benutzerdefinierte Warngrenze, z. B. im Fall von Grenzwertüberschreitungen bei Schallgeschwindigkeit oder Turbulenz, erreicht sein, meldet der Gaszähler „Warnung“. Der im Rahmen von i-diagnostics entwickelte Lösungsassistent hilft mit einem Klick bei der Problemanalyse. Der Assistent analysiert die aktuellen Diagnosewerte und vergleicht sie mit vergangenen Werten für eine Trendanalyse. Dabei werden Fehlerbilder durch integrierte Logik identifiziert. Der Nutzer erhält eine Interpretation der Daten und gleichzeitig Handlungsempfehlungen.
Diese Unterstützung vereinfacht in hohem Maße die Arbeit des Messtechnikers bei der Identifikation und Lösung von Störungen am Gaszähler – aber auch in der Anlage. Denn häufig sind Veränderungen von Diagnosedaten des Zählers auf Veränderungen im Prozess und in der Anlage zurückzuführen.
