SUSHI IIoT Sensorlösungen

SMART Solutions

Der Sushi Sensor ist eine drahtlose Lösung für das IIoT. Er kann zur Einrichtung einer Prozessumgebung mit dem Ziel der kontinuierlichen Überwachung von Assetzuständen unter Einsatz verschiedenster Arten von Sensoren verwendet werden. Auf diese Weise lassen sich APM- (Asset Performance Management) sowie CBM-Systeme (Condition Based Maintenance) zur maximalen Wertschöpfung auf Kundenseite realisieren. CBM ist der erste Schritt der Wertschöpfung, wenn es um den effektiven Einsatz von Assets geht. Um ein CBM-System erfolgreich umzusetzen, ist die Diagnose von Assetzuständen von essentieller Bedeutung. Rundgänge durch Operator sind hierfür nicht ideal, da bei den immer komplexer werdenden Assets ein Personenzugang zunehmend erschwert wird und der Zeitaufwand für eine solche Prüfung immer weiter steigt. Das erweiterte Sushi Sensor Portfolio von YOKOGAWA ist in der Lage, Anomalien in Assetzuständen mithilfe einer Vielzahl an Komplettlösungen samt KI-Unterstützung zu bestimmen und die gewonnenen Daten zu verarbeiten. In der Zukunft werden wir diese KI-Funktionen weiter ausbauen, um den Einsatz von Assetdaten für verschiedene weiterführende Anwendungen wie die Ausfallprognose und zur Unterstützung von Wartungsentscheidungen zu ermöglichen. Aufbauend auf unserem reichhaltigen Erfahrungsschatz in Sachen Anlagentechnik, möchten wir den Einsatz des „Asset Performance Management“ (APM) weiter fördern und die Wertschöpfung von Assets in industriellen Anlagen verbessern. Dies erreichen wir durch eine enge und synergetische Verknüpfung des Anlagenbetriebs mit einer effektiven Wartung der zum Einsatz kommenden Assets. Darüber hinaus unterstützen wir unsere Kunden dabei, ihre digitale Transformation und ihre Wertschöpfung weiter voranzutreiben, indem beispielsweise die Produktivität und Effizienz der Anlagen verbessert wird.

XS530 Drucksensor und  XS110A LoRaWAN-Modul

Drucksensormodul XS 530 & XS 110A

Dieses Produkt fungiert in Kombination mit dem „Druckmessmodul XS530“ und dem „Drahtlosen Kommunikationsmodul XS110A“ als batteriebetriebener drahtloser Drucksensor und ist für Anwendungen des Industrial IoT (IIoT) geeignet. Der drahtlose Drucksensor ist in der Lage, den Relativdruck von Gasen und Flüssigkeiten in einer Rohrleitung zu messen.
Dieses Produkt wurde darauf ausgelegt, eine einfache Installation am Produktionsstandort zu ermöglichen und lässt sich direkt in der zu messenden Rohrleitung installieren. Das in Medienkontakt stehende Material ist dabei besonders korrosionsbeständig ausgelegt

Auf einen Blick:

Kommunikationsmodul XS110A

  • Kommunikationsprotokoll LoRaWan Klasse A EU868
  • Reichweite bis zu 7 km
  • Datenübertragungsgeschwindigkeit 250 bis 11000 bps
  • unterschiedliche ländertypische Frequenzbänder
  • Sicherheit durch AES-128-Bit Verschlüsselung
  • HF-Sendeleistung max. 7 dBm
  • integrierte omnidirektionale Antenne
  • Akku Lithium-Thionychlorid-Akku (Größe D) 3,6V 19 Ah
  • Aktualisierungszeit 1 Minute bis zu 3 Tagen einstellbar
  • NFC-Schnittstelle
  • Umgebungstemperatur -40°C bis +85°C
  • Schutzart IP66/67 & typ 4K
  • Explosionsschutz ATEX/IECEX
  • Gehäusematerial Kunststoff

Drucksensormodul XS530

  • Relativdruck -0,1 bis 50 MPa max. Druck 7,5 Mpa
  • Messgenauigkeit +/- 0,25% der FS [Temperatur +/-5°C]
  • Akkulebensdauer beispielhaft Aktualisierungszeit 1 H ca. 10 Jahre
  • Prozesstemperatur -40 bis +120 °C
  • Prozessanschluss 1/2″ NPT M/F
  • Sensormaterial Membran Hastelloy C276
  • Material Prozessanschluss 316L SST

XS530 Temperatursensor und  XS110A LoRaWAN-Modul

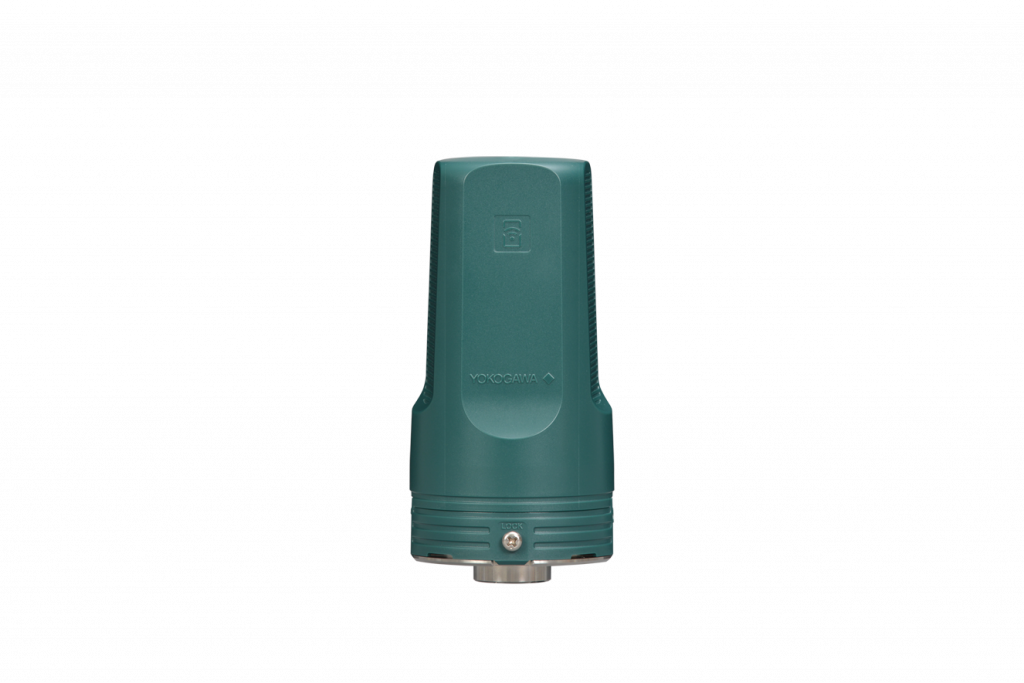

Temperaturmesssystem XS530 & XS110A

Dieses Produkt fungiert in Kombination mit dem „Temperaturmessmodul XS550“ und dem „Drahtlosen Kommunikationsmodul XS110A“ als batteriebetriebener drahtloser Temperatursensor und Thermoelement und ist für Anwendungen des Industrial IoT (IIoT) geeignet. Drahtloser Temperatursensor der Sensor unterstützt 2 Eingänge mit Thermoelementen nach IEC-Standard (9 Typen, einschließlich Typ B, E, J) und überträgt Messdaten per drahtloser Kommunikation an Hostsysteme. Die Batterie kann ausgetauscht werden, indem lediglich das drahtlose Kommunikationsmodul entfernt wird, ohne das Messmodul selbst von der Befestigung an der Rohrleitung abnehmen zu müssen.

Auf einen Blick:

Kommunikationsmodul XS110A

  • Kommunikationsprotokoll LoRaWan Klasse A EU868
  • Reichweite bis zu 7 km
  • Datenübertragungsgeschwindigkeit 250 bis 11000 bps
  • unterschiedliche ländertypische Frequenzbänder
  • Sicherheit durch AES-128-Bit Verschlüsselung
  • HF-Sendeleistung max. 7 dBm
  • integrierte omnidirektionale Antenne
  • Akku Lithium-Thionychlorid-Akku (Größe D) 3,6V 19 Ah
  • Aktualisierungszeit 1 Minute bis zu 3 Tagen einstellbar
  • NFC-Schnittstelle
  • Umgebungstemperatur -40°C bis +85°C
  • Schutzart IP66/67 & typ 4K
  • Explosionsschutz ATEX/IECEX
  • Gehäusematerial Kunststoff

Temperatursensormodul XS550

  • Thermoelemente Typ B, E, J, K, N, R, S, T, C
  • Eingänge 2 unabhängig von einander
  • Akkulebensdauer beispielhaft Aktualisierungszeit 1 H ca. 10 Jahre
  • Prozesstemperatur -40 bis +120 °C
  • Material Prozessanschluss 316L SST

XS770A Integrierter Temperatur und Schwingungssensormodul

Temperatur-Vibrations Modul XS770A

Dieses Produkt fungiert dank integriertem Sensor und drahtlosen Kommunikationsfunktionen als batteriebetriebener Funk-Vibrations-Sensor und ist für Anwendungen des Industrial IoT (IIoT) geeignet. Der Funk-Vibrations-Sensor XS770A misst zusätzlich zur Überwachung der Oberflächentemperatur am Boden die Vibration (Geschwindigkeit und Beschleunigung) entlang der X-, Y- und Z-Achsen sowie die Gesamtvibration über die 3 Achsen und überträgt die Messdaten per drahtloser Kommunikation an die Hostsysteme. Der XS770A kann einfach mit einer Schraube oder einem Magneten montiert werden.

Auf einen Blick:

  • Kommunikationsprotokoll LoRaWan Klasse A EU868
  • Reichweite bis zu 7 km
  • Datenübertragungsgeschwindigkeit 250 bis 11000 bps
  • unterschiedliche ländertypische Frequenzbänder
  • Sicherheit durch AES-128-Bit Verschlüsselung#
  • HF-Sendeleistung max. 7 dBm
  • integrierte omnidirektionale Antenne
  • Akku Lithium-Thionychlorid-Akku (Größe D) 3,6V 2,6 Ah
  • Aktualisierungszeit 1 Minute bis zu 3 Tagen einstellbar
  • Akkulebensdauer z.B. 4 Jahre bei Intervall 1 Stunde Umgebung 20°C
  • NFC-Schnittstelle
  • Umgebungstemperatur -40°C bis +85°C
  • Schutzart IP66/67 & typ 4K
  • Explosionsschutz ATEX/IECEX
  • Gehäusematerial Kunststoff
  • X-, Y-, Z-Achsen
  • Genauigkeit +/-10% FS Gesamtwert ü. 3 Achsen +/-20% F.S.
  • Messung Beschleunigung 0bis 130 m/s² (0 bis 13,26 g)
  • Geschwindigkeit 0 bis 20mm/s
  • Frequenzbereich 10 bis 1.000Hz (+/- 3 dB)
  • Umgebungstemperaturaufzeichnung -20 bis +85°C)
  • Auflösung 0,1°C
